materiais



2 leds super brancos



1 resistor de 27 ohms (listras vermelha, violeta, preta, ouro)

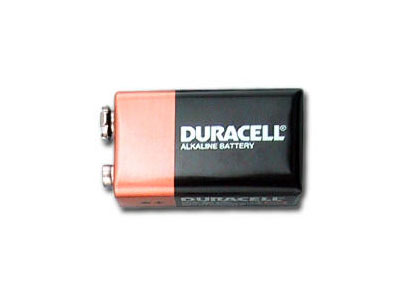

1 bateria 9 volts



1 conector para baterias



ligue-os como na imagem





Eu normalmente coloco o fio do positivo em cima do polo positivo da bateria pra servir como interruptor.



E ja usei por 2 finais de semana prolongados ligado a noite quase toda e a bateria nem da sinal de querer acabar.



Quem quiser fazer outros modelos com mais ou menos lampadas e so colocar os dados nessa calculadora.



http://www.superled.com.br/zbxe/?mid=Calculadora



Coloque:

Voltagem do LED: 4 VOLTS

Amperagem do LED: 40 MILLIAMPS



E para saber a sequencia de cores do resistor que você precisa comprar use esse site



http://www.areaseg.com/sinais/resistores.html



Gostou? Não gostou? Tem sugestões? Pedidos? Deixe uma mensagem aqui.

Editado Maio 6, 2011 14 anos por Visitante

É legal, mas gostaria de ver a estrutura que você montou para abrigar esse circuito.

E não seria mais interessante usar pilhas, já que essas baterias de 9V estão ficando cada vez mais raras?



De qualquer forma, acho muito prático construir sua própria lanterna, você a pode fazer do formato e peso que quiser e provavelmente sairá bastante barata.

Abraço

Marco

Depende pra oq vc vai usar, tudo bem, compensa...

Mais se intuito é realmente fazer uma lanterna, acho que é melhor comprar uma....

no site dealextreme.com vc acha lanternas apartir de 10 dolares. Lanternas muito boas por sinal!



Obs: frete é free. Demora umpouco, mais chega.

mas a intenção é fazer!hehe



legal mesmo a dica!



pois dá pra fazer um lampião usando este processo!

Acho que é bem legal para um lampião mesmo, da para colocar tudo em um potinho ou algo assim hehe. É só pensar um pouco que da para fazer algo legal. Muito boa a idéia hein, vou fazer algo assim para mim!

eu tb gostaria de ver uma foto de mais ou menos como foi organizado a estrutura de sua lanterna de led pra ter uma noçãozinha básica, abraços

meu...não dá pra adaptar a pilha AA neste esquema?!!?!?

cara..tava pesquisando um pouco mais...

achei este site aki sobre resistores...muito bom!

dá pra saber exatamente que tipo de resistor vc tem de usar!

http://escolademecanica.wordpress.com/2007/10/21/resistores-e-programa-para-calculos-de-codigos-de-cores/

Pra quem tiver peciencia para esperar entra no Deal Extreme e compra aqueles Led tipo CREE Q5 ou Q3, o brilho dele é bem maior do que o desses leds comuns só que não direcionam tão bem a luz mas pra isso é só usar um daqueles refletores das lanternas comuns, fica uma maravilha.



Ja tive uma, se achar ela em algum canto aqui de casa posto algumas imagens.

Pelo que eu pude perceber do seu esquema, vc está mandando os 9V da bateria diretamente pro LED. Sendo assim, qual a finalidade do resistor? E, como são dois LEDs, ñ seria recomendável cada led ter um resistor?
