Google Earth - GPS Tracks & Waypoints


Posts Recomendados

  • Membros

Carí[email protected],



Estou quebrando a cabeça com um problema e gostaria de compartilhar ele com vocês. Se alguém tiver a solução, acho que muita gente ficará grata. Se ninguém a possuir, podemos tentar construir uma.



O problema é o seguinte: a Garmin oferece para os três modelos citados no nome do tópico e para alguns mais recentes a tal da customização de mapas. Pelo que a empresa promete, é possível "jogar" uma imagem do google earth no GPS e navegar por ela, com um mapa cheio de detalhes (sobretudo de relevo) interessantíssimos.



Ocorre que tenho seguido todos os passos (meu GPS é o Colorado 400T) e o aparelho não reconhece o mapa (apenas o tracksource e o topográfico que já vem nele).



Alguém aí já consegue navegar com mapas customizados? Tem a receita? Acho que muita gente agradeceria.



Abraços,



Mioto.

Link para o post
Compartilhar em outros sites

  • Respostas 126
  • Criado
  • Última resposta

Mais Ativos no Tópico

  • Membros

Senhores,

este recurso realmente existe e é uma mão na roda, eu tenho o oregon 450 e me baseio nele para as dicas. Para colocar as imagens do google, você tem que criar na própria tela do google uma superposição de mapas, lá tem a janela pra isto. Use a própria imagem que se quer, georeferencie e salve o arquivo, depois disto salve na pasta Garmin do seu GPS. Detalhe: tem que fazer alguns ajustes na hora da superposição, pois as vezes sai torta, mas depois da segunda vez já se pega a manha!



Até,



Alex.

Link para o post
Compartilhar em outros sites
  • Colaboradores

Vou repassar para vocês uma ótima dica que aprendi.



Apresenta altimetria total e parcial; inclinação média, máxima e mínima do aclive e declive; além da distância percorrida.



A partir da versão do Google Earth 5.2.1.1329 (beta), acredito que todas versões já apresentem este recurso.



Para visualizar a função:



1. trace um caminho no Google Earth, ou abra um já salvo. Neste exemplo estou mostrando um caminho já salvo, a trilha do Pico Paraná.

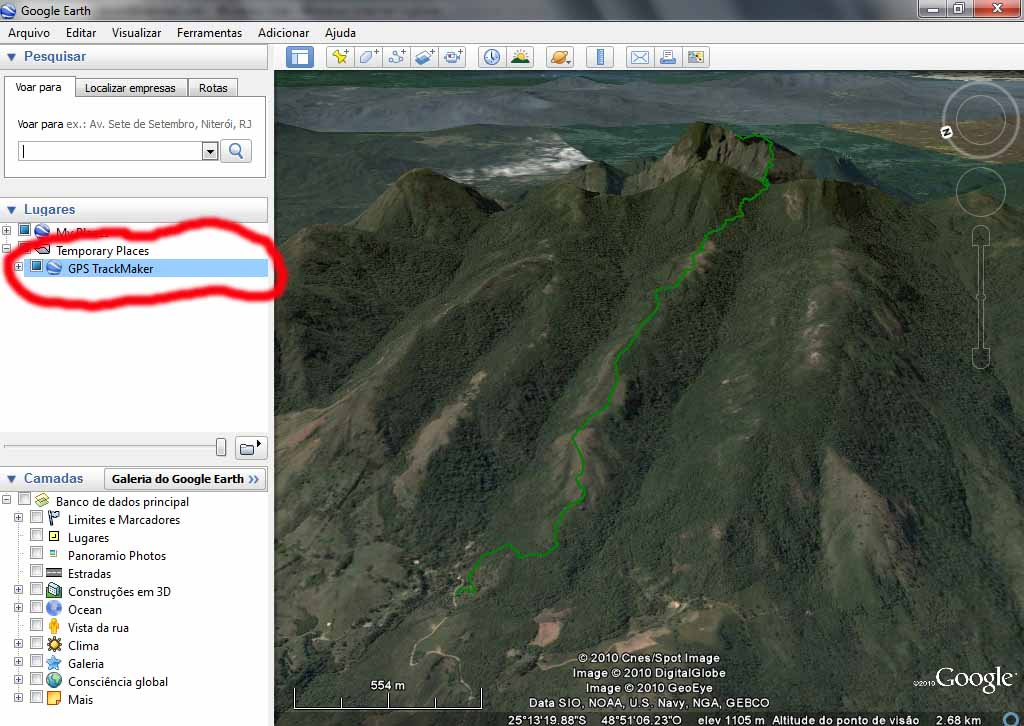

2. no menu da esquerda clique no sinal + no nome do trajeto para abrir o sub menu:

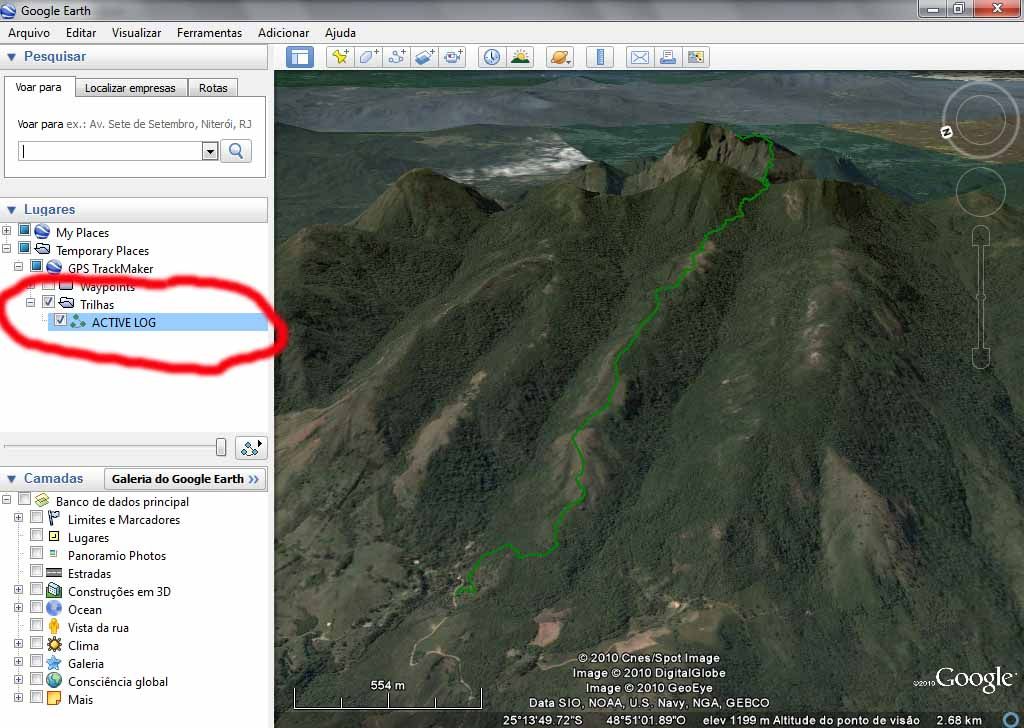

3. clique no sinal + de Trilhas, vai aparecer o nome ACTIVE LOG:

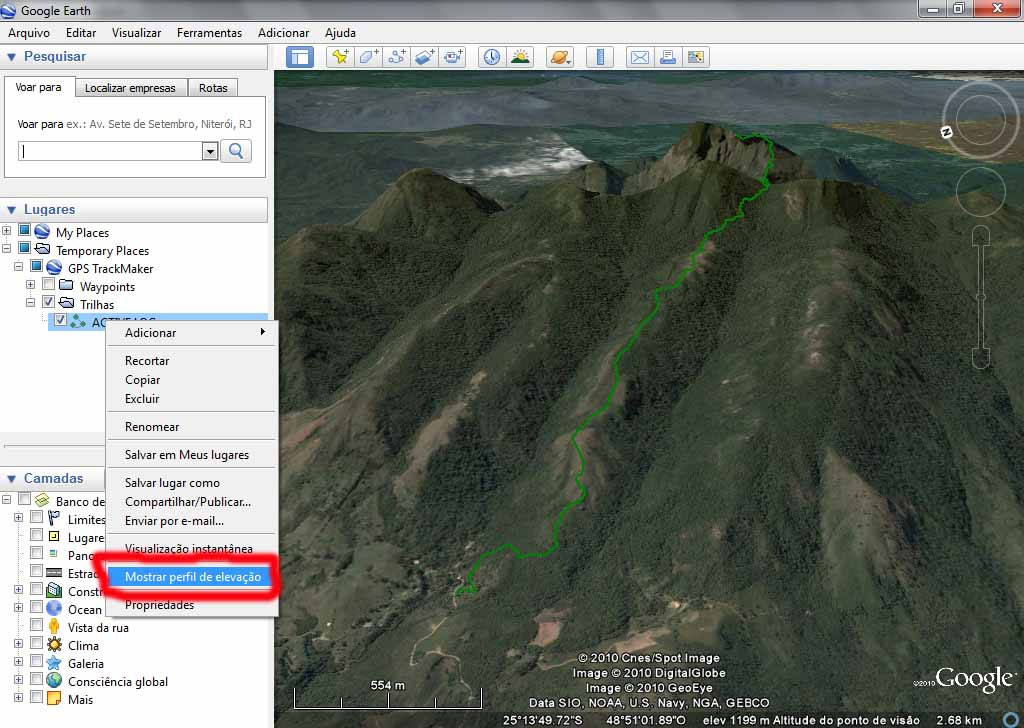

4. clique com o botão direito do mouse em cima do nome ACTIVE LOG, vai aparecer várias funções, clique na opção Mostrar perfil de elevação:

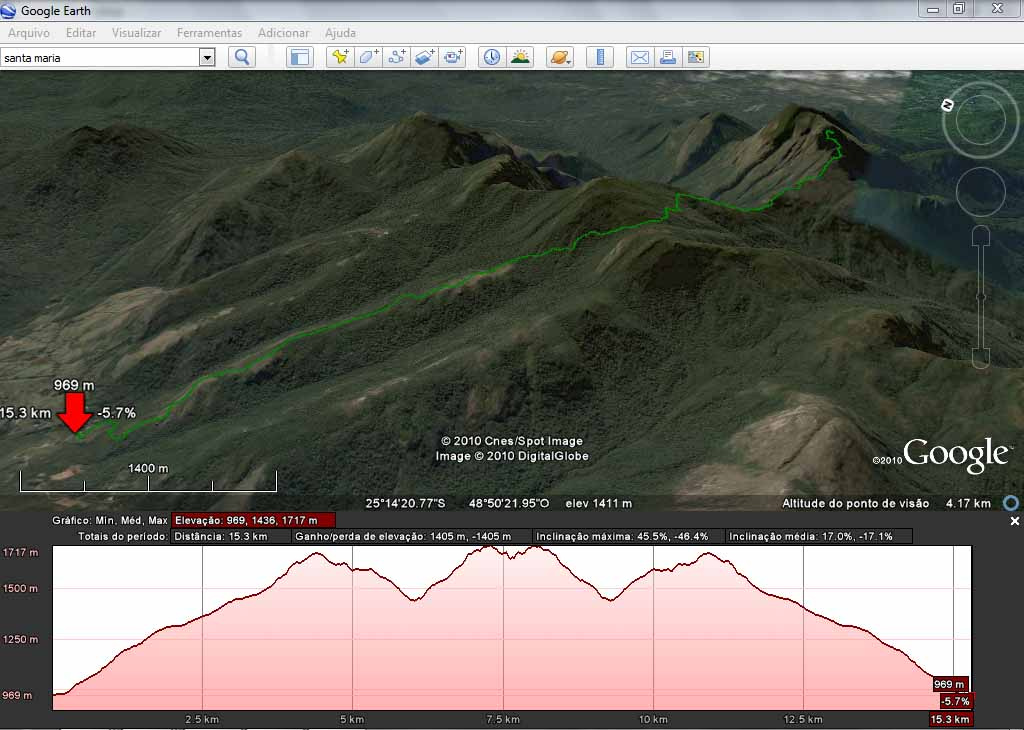

5. pronto, agora você pode ver o gráfico de altimetria da trilha; % de inclinação máxima, mínima e média; percurso total; altitude mínima, média e máxima; ganho ou perda de elevação em metros; e passando o mouse sobre o gráfico você pode ver atraves da seta no traçado, a altitude, inclinação e quantos Km percorridos.




Se fizer apenas um traçado de Caminho no Google Earth, apenas clique com o botão direito do mouse em cima do nome dele que aparecerá a opção Mostrar perfil de elevação.



Bom proveito!!! ::otemo::

Link para o post
Compartilhar em outros sites
  • Colaboradores

Muito obrigado Mioto e Bruno! ::otemo::



Sem dúvida esta é uma ótima ferramenta para obtenção de dados para planejamento de trilhas e travessias.

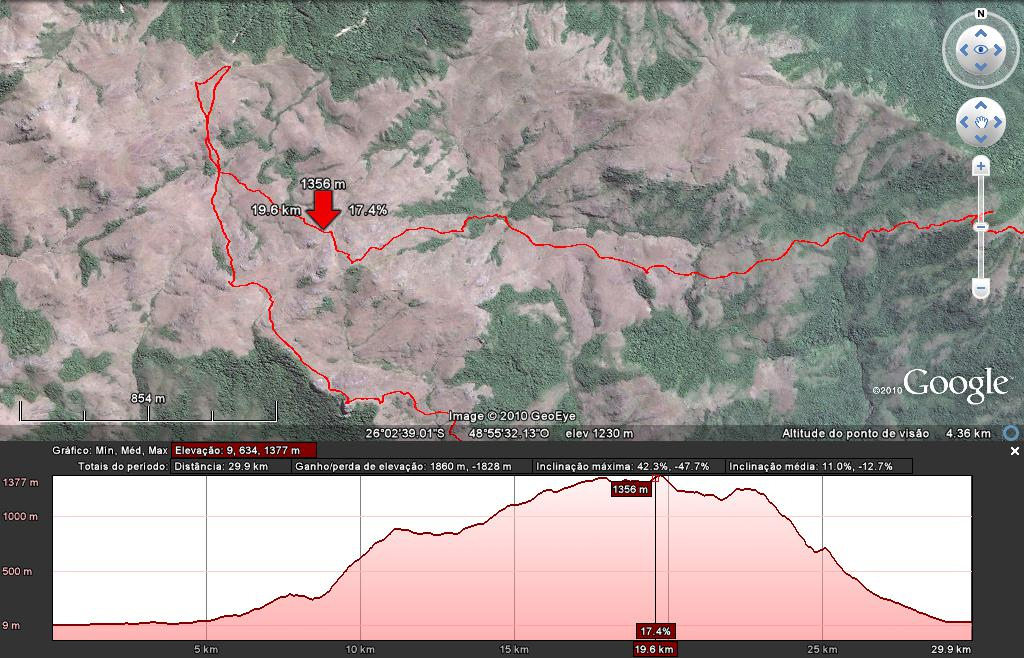

Olhe só o exemplo da figura abaixo onde fiz uma travessia na Serra do Quiriri SC (Monte Crista - Garuva). No google earth tradicionalmente vemos o traçado sem conseguir ver realmente que tipo de relevo é, especialmente campos de altitude. Nesse local me aparentava que era um caminho "relativamente plano"...






In loco, vi que o caminho "relativamente plano", na verdade eram subidas e descidas até bem razoáveis. Algumas com mais de 100 m de elevação cada, para depois descer mais e subir novamente.



Usem e abusem desta ótima ferramenta de planejamento!



Uma dica para quem a for usar traçando o caminho direto no google earth é o fazer de forma mais exata possível para obter dados no gráfico mais precisos.

Link para o post
Compartilhar em outros sites
  • Membros

Mioto,



Depois de muito quebrar a cabeça, descobri que os mapas customizados devem ter no máximo 1024 pixel, a saída para essa limitação é formar um mosaico de até 100 imagens. tem um programa gratuito que faz isso para você http://sourceforge.net/projects/trekbuddyatlasc/ tem um tutorial no youtube que ensina a fazer isso.

alexjfo a vantagem deste produto é que você recorta a foto de satélite do google earth conforme ela é exibida, isso reduz bastante as distorções.



inté...

Link para o post
Compartilhar em outros sites
  • 2 semanas depois...
  • Membros de Honra

Tiago

Você ja usou o site connect.garmin.com? Ele permite que você salve suas trilhas direto do GPS ou de um arquivo e as apresenta num mapa do Google com dados de velocidade, altura formando uma espécie de diário das suas viagens. Esse aqui é um vôo que eu fiz do Rio para Campinas na sexta-feira passada:



http://connect.garmin.com/activity/49071984



o único "bug" que eu tive com o connect é que as vezes ele implica com um arquivo no finzinho do upload e diz que ele tem erro, mas o carrega. ::putz::

Link para o post
Compartilhar em outros sites
  • 2 semanas depois...
  • Membros

Carí[email protected],



Pra mim, pelo menos, o problema está resolvido. Segue a foto do meu Colorado 400T com mapa do Google Earth. É como ter o Google Earth nas mãos juntamente com todas as funcionalidades e recursos de um GPS. E é ter o Google Earth onde internet nem sonha em chegar...





[picturethis=http://www.mochileiros.com/upload/galeria/fotos/20100928144516.JPG 375 500 Garmin Colorado 400T com mapa google earth] A questão é que dá um pouco de trabalho para fazer o tal mapa. Não é nem tanto pelo trabalho de confeccionar o mapa, mas pelo tamanho que ele suporta. Não é algo para você ter o mapa do Brasil no teu GPS (impossível), mas ao fazer um trekking, por exemplo, você pode ter a imagem do terreno com uma riqueza incrível de detalhes. Dá pra saber onde há água, onde há canyons, onde há depressões, onde há vegetação, onde há sede de fazendas, enfim, onde há qualquer coisa que a imagem de satélite do Google Earth te mostre.[/picturethis]



Em breve farei um roteiro passo-a-passo do procedimento de confecção do mapa (inclusive com os programas envolvidos) e posto aqui.



Abraços,



Mioto.

Link para o post
Compartilhar em outros sites
  • Colaboradores

Ótima dica desse site!



Eu uso o programa Trackmaker para baixar do GPS os dados, ver altimetria, fazer composição com imagem de satélite ou carta topográfica. É um ótimo programa e recomendo. Mas, ele só tem esta função de somatório da altimetria na versão PRO que é paga.



Achei essa função do Google Earth excelente para planejamento sem ter dados de GPS!



Tiago

Você ja usou o site connect.garmin.com? Ele permite que você salve suas trilhas direto do GPS ou de um arquivo e as apresenta num mapa do Google com dados de velocidade, altura formando uma espécie de diário das suas viagens. Esse aqui é um vôo que eu fiz do Rio para Campinas na sexta-feira passada:



http://connect.garmin.com/activity/49071984



o único "bug" que eu tive com o connect é que as vezes ele implica com um arquivo no finzinho do upload e diz que ele tem erro, mas o carrega. ::putz::
